3D AOI光学系统

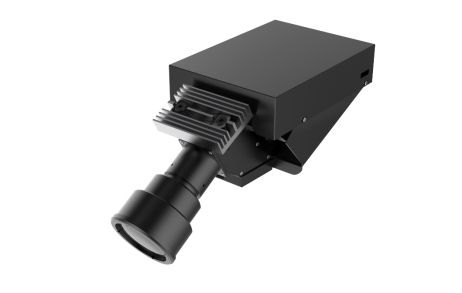

3D AOI光学系统 图1SWL SDI4701产品规格书

产品特点

Ø 采用TI DLP4710 DMD芯片

Ø 物理显示分辨率：1920*1080 / 5.4um

Ø 特殊移轴设计，确保投影面共焦

Ø 高达1440Hz（1位） 和 180Hz（8位）的高速图形速率

Ø 支持可编程曝光时间

Ø 支持USB \ HDMI \RS232\ Trigger In\ Trigger Out等多种接口

Ø 全玻璃、全金属材质配合被动散热，确保工业级产品稳定性



适用场景

Ø 3D AOI、3D SPI、高精度3D扫描等

3D AOI光学系统 图2

光学参数

显示技术

0.47’’ DMD Technology

光源

白色LED（420nm~680nm）

物理分辨率

1920x1080

中心照度

8000lx@3W、20000lx@9W

偏轴

0

对比度

＞1500:1

畸变

≤0.1%

线宽精度

51um~65um

光均匀度

＞80%

LED寿命

20,000 hours

尺寸(mm)

3D File

工作距离

180mm~200mm



画面尺寸 @200mm

3D AOI光学系统 图3

工作温度

0 ~ 60 ℃

重量

~500g

​
